CH 프리시전의 레퍼런스 파워앰프 A1.5는 A1의 후속기종입니다. A1.5는 새롭게 거대한 전원공급 장치를 탑재한 것이 특징으로 채널당 최대 150W(8Ω) 또는 브리지 모드에서 1,200W(2Ω)의 출력을 제공합니다. 전작인 A1의 유연성과 미래를 보장하는 모듈화 설계는 그대로 이어받으면서, 파워앰프를 바이앰프, 모노, 브리지로 재구성하여 사용할 수 있습니다.

CH 프리시전의 독자적인 ‘이그젝트바이어스(ExactBias)’ 회로와 스피커를 가리지 않는 매칭은 A1.5의 핵심입니다. 더욱 세련되고, 커지고, 강력해진 A1.5는 모든 면에서 A1을 압도합니다. 또한, 지금까지 생산된 모든 A1을 A1.5로 업그레이드 할 수 있습니다.

모듈화 설계

A1.5 파워앰프는 다른 CH 제품들과 마찬가지로 모듈화를 염두에 두고 개발하였습니다. M1을 모노블럭으로 사용할 경우 싱글 아날로그 입력보드를 장착할 수 있습니다. 모듈화 설계를 통해 다음과 같은 작동모드를 지원합니다.

• 스테레오 모드(Stereo Mode)

• 싱글 채널 모드(Single Channel Mode)

• 패시브 바이앰프 모드(Passive bi-amplification Mode)

• 액티브 바이앰프 모드(Active bi-amplification Mode)

• 브릿지 모드(Bridge Mode)

A1.5의 작동모드는 전면패널을 통해 쉽게 변경할 수 있으며, 안드로이드 제어 앱을 통해서도 가능합니다. 하드웨어 구성에 따라 사용가능한 옵션은 다를 수 있습니다.

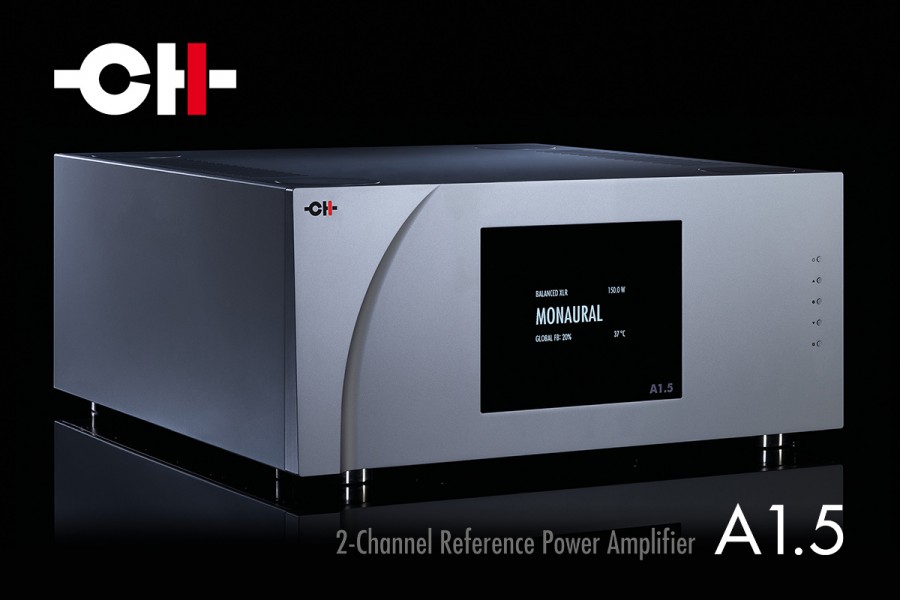

▲ CH 프리시전 레퍼런스 파워앰프 A1.5

전원공급 장치

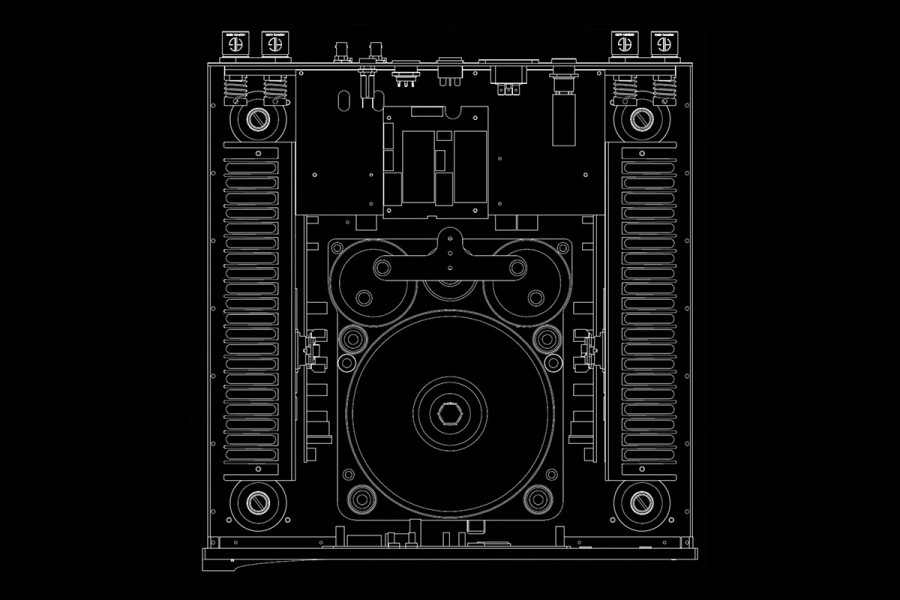

섀시 내부 중앙에 위치한 전원공급 장치는 거의 대부분의 공간을 차지합니다. 1700VA 용량의 대형 전원 트랜스는 사일런트 블록에 장착되어 회로에 민감한 영향을 줄 수 있는 진동을 획기적으로 줄였습니다. 또한, 자기장 및 정전기의 영향으로부터 보호합니다. 트랜스의 플레이트는 단단하게 고정되어 있습니다.

최적의 열 성능을 위해 출력 스테리지 다이오드 브릿지는 섀시 내부 전면 패널에 장착되어 있으며, 초고속 소프트 리커버리 타입을 사용합니다. A1.5는 극도로 낮은 ESR 필터링 커패시터를 특징으로하며 까다로운 스피커를 제어 할 수 있는 뛰어난 전류성능을 보장합니다.

아날로그 스테이지

A1.5 내부의 모든 아날로그 스테이지는 개별 부품으로만 구성되며, 이 섹션에는 OP-AMP를 사용하지 않았습니다. 이를 통해 오디오 신호경로의 최단화를 보장하고 커스텀 블록을 사용할 수 있다는 장점을 제공합니다.

신호경로에 어떠한 콘덴서를 사용하지 않았으며, 극도의 투명성을 보장하기 위해 신호경로에 캐패시터를 사용하지 않습니다.

게인

스피커의 감도와 룸 크기를 완벽하게 매치하기 위해, 각 채널은 최대 24dB까지 0.5dB 단위로 조절할 수 있습니다. 일반적으로 감도가 높은 스피커를 작은방에 설치할 경우 게인을 낮추는 것이 좋으며, 낮은 감도의 스피커를 넓은 방에 설치할 경우 더 큰 게인이 필요할 수 있습니다. 게인 조정을 통해 여러 드라이버의 레벨을 독립적으로 구동하는 스피커에 유용하게 활용할 수 있습니다.

출력 스테이지 피드백

A1과 마찬가지로 A1.5 출력 스테이지에는 스피커 매칭회로가 있습니다. 글로벌 피드백과 로컬 비드백의 비율은 전면 패널이나 CH 앱을 통해 즉각 조정할 수 있습니다. 각 스테이지는 20% 단위로 조정할 수 있으며, 로컬 피드백은 0~100%로 조정할 수 있습니다. 바이앰프 모드에서 각 채널에 대해 서로 다른 피드백 비율을 설정하여 연결된 스피커를 보다 세부적으로 조정할 수 있습니다.

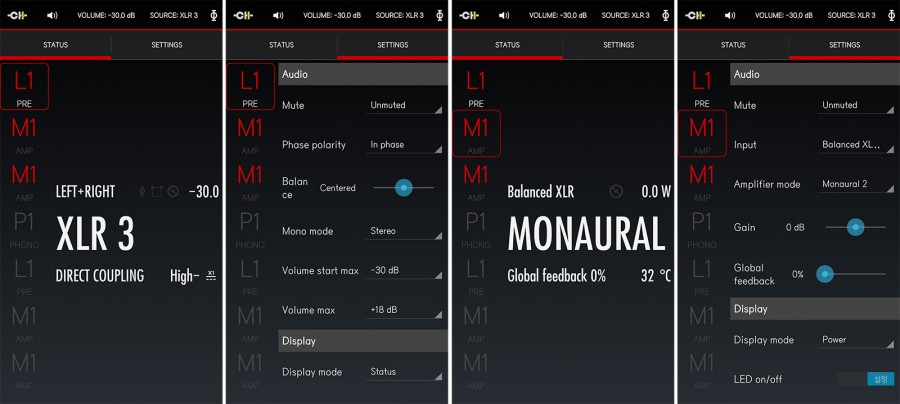

▲ 다양한 조작을 할 수 있는 CH Control 앱(현재 안드로이드 버전만 지원)

이그젝트바이어스

시간에 따른 출력 스테이지의 전류를 일정하게 유지하기 위해서는 출력 스테이지의 바이어스를 일정하게 유지해야 합니다. 바이어스 전류는 온도변화에 매우 민감합니다. 이그젝트바이어스(ExactBias)는 음악 장르나 실내온도에 관계없이 앰프의 히트 싱크 및 출력 트랜지스터 온도를 모니터링하여 출력 스테이지 바이어스 전류를 일정하게 유지하도록 설계되었습니다.

이그젝트바이어스 기술로 설계된 A1.5는 클래스 AB 앰프로 일반적인 바이어스 보상기능을 갖춘 퓨어 클래스 A 설계보다 성능이 우수합니다.

보호장치

스피커에 전달되는 전압과 전류는 음질에 영향을 미치지 않는 회로를 통해 모니터링합니다. 디지털 신호 프로세서(DSP)는 실시간으로 효과적인 출력 전력을 제공할 뿐만 아니라 비정상적인 상황이 발생해도 앰프를 보호합니다.

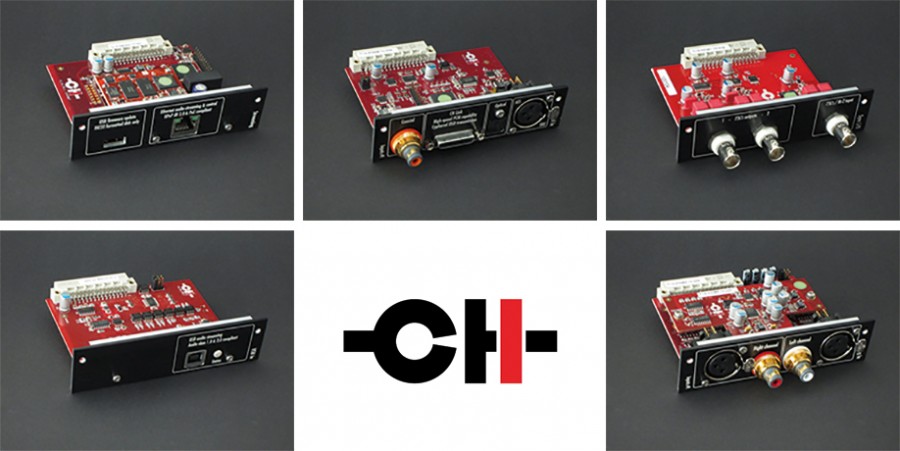

다양한 형태의 옵션보드

CH 프리시전 제품군은 모듈화 설계방식을 사용하여 다양한 입/출력 보드를 추가하여 기능을 확장할 수 있는 것이 장점입니다. 모든 옵션보드는 전 라인업에 걸쳐 공통적으로 사용할 수 있도록 설계한 것 역시 주목할 부분입니다. 옵션 보드의 현재도 개발 중이며 그 종류는 늘어나고 있습니다. A1.5에 사용할 수 있는 옵션보드는 다음과 같습니다.

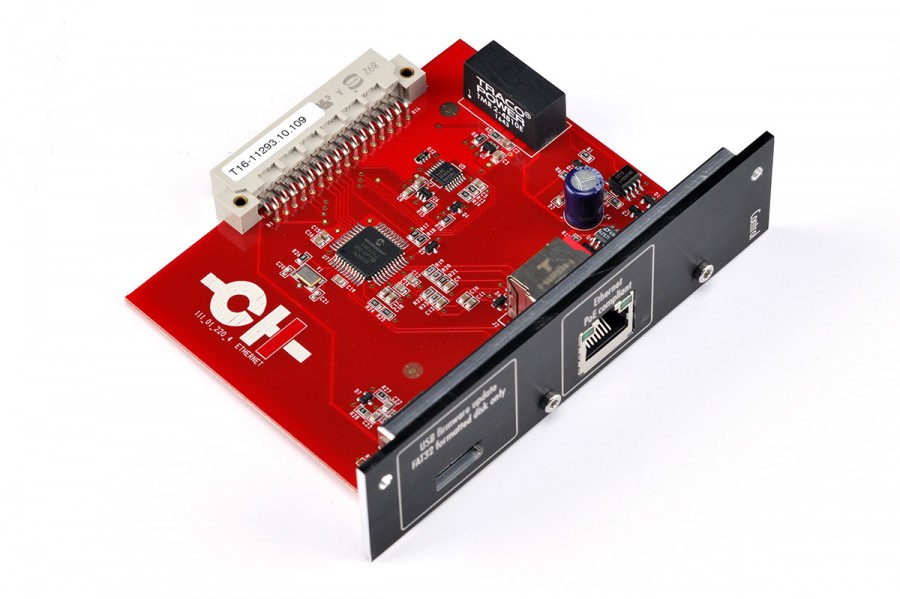

이더넷 제어 보드

일반적인 제어보드로, 이더넷 단자와 USB 포트를 제공합니다. USB 포트를 통해 펌웨어 업데이트를 할 수 있으며, 이더넷 단자로는 CH 전 제품의 전원 On/Off, 앱을 통한 제어 등의 기능을 제공합니다. 이 보드는 공장 출하 시 기본적으로 탑재하고 있습니다.

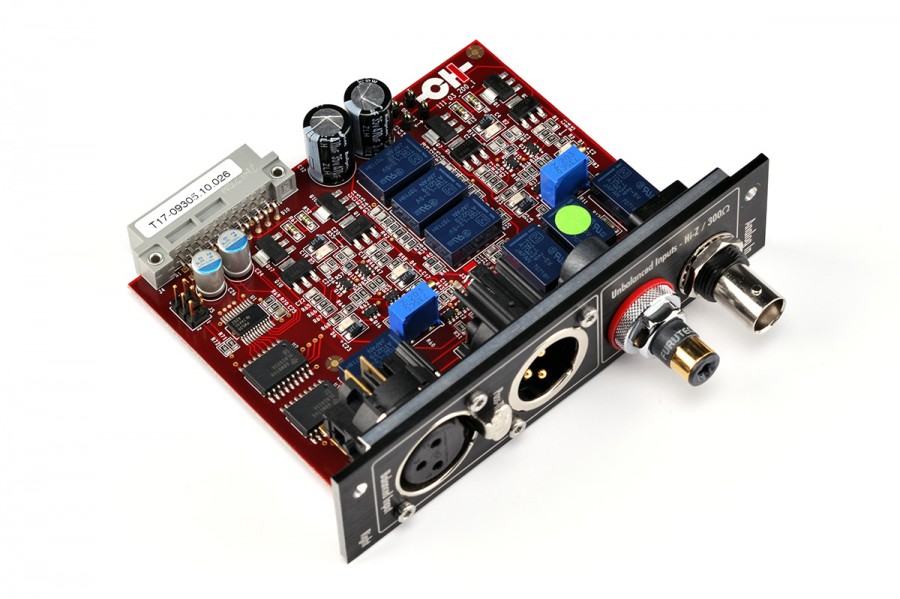

모노럴 아날로그 입력버퍼 보드

3개의 아날로그 입력(XLR, RCA, BNC)을 하나의 보드에 제공합니다. 패스스루 XLR(수) 커넥터를 사용하면 다른 A1.5 앰프에 직결이 가능합니다. 좌우측 채널을 주문 제작할 수 있습니다. 공장 출하 시 1개가 기본 제공되며, 스테레오 작동을 위해서는 2장의 보드가 필요합니다.

▲ 모노럴 아날로그 입력버퍼 보드

주요사양

아날로그 입력

입력형식:

밸런스(XLR) x 1(보드당 x 1)

싱글 엔디드 RCA & BNC x 1(보드당 x 1)

입력 임피던스:

밸런스(XLR) 94kΩ

싱글 엔디드 47kΩ or 300Ω

입력 스테이지:

- JFET 입력 스테이지

- 울트라 로우 노이즈, 풀 디스크리트 디퍼렌셜 스테이지

- 24dB 레인지 게인조절(0.5dB 스텝)

증폭

증폭 스테이지:

- 울트라 로우 노이즈 풀 디스크리트 클래스 AB 설계

- 5쌍의 상호보완 출력 트랜지스터

출력 파워:

- 150W/8Ω x 2, 275W/4Ω x 2, 450W/2Ω x 2(스테레오, 바이앰프 모드)

- 275W/4Ω x 1, 450W/2Ω x 1, 700W/1Ω x 1(모노럴 모드)

- 550W/8Ω x 1, 800W/4Ω x 1, 1200W/2Ω x 1(브릿지 모드)

바이어스: 정전 바이어스로 동작하는 바이어스 회로(특허 출원중)

피드백: 사용자 조정가능 로컬 vs 글로벌 피드백 비율 0~100%, 10% 단계 조절

대역폭: DC to 450kHz(-3dB), 8Ω 저항 부하에 1W

신호대잡음비:

- 스테레오, 바이앰프 모드 115dB 이상

- 브릿지 모드 118dB 이상

전 고조파 왜율:

- 0% 미만의 글로벌 피드백 0.1% 미만

- 100% 글로벌 피드백 0.01% 미만

아날로그 출력

바인딩포스트: 스피커 연결을 위한 2쌍의 아르젠토 바인딩 포스트

모니터링:

- 앰프 및 연결된 스피커의 비 간섭식 DSP 기반 보호

- 전압, 전류 값의 각 채널 모니터링

보호:

- 단락회로 보호

- 연결되지 않은 스피커 감지

- 방열판의 과열

- 출력 트랜지스터의 과열

전원공급

트랜스포머:

- 저 노이즈 작동을 위한 출력 스테이지용 대형 1,700VA 트로이달 트랜스포머

전원 캐패시터: 82'000uF/63V x 2, 초저 ESR/ESL

레귤레이터:

- 전원 스테이지를 위한 비조절 대칭형 전원공급 장치

- 입력/드라이버 스테이지를 위한 8개의 로컬 레귤레이션 스테이지

- 로직/디스플레이를 위한 7개의 로컬 레귤레이션 스테이지

일반

디스플레이: 480 x 272, 24bit 컬러. AMOLED

주전원 동작: 100V, 115V, 230V AC 선택가능, 47~63Hz

퓨즈 값/위치:

스탠바이 퓨즈(지름 5mm): 250mA T(230V AC), 500mA T(100V AC, 115V AC)

파워 퓨즈(지름 6.3mm): 10A T(230V AC), 20A T(100V AC, 115V AC)

소비전력: 1W 미만(대기 시), 최대 1,200W

리모컨: 이더넷 베이스 컨트롤 시스템(안드로이드 CH 컨트롤 앱)

크기: 440 x 440 x 186mm

무게: 47kg
